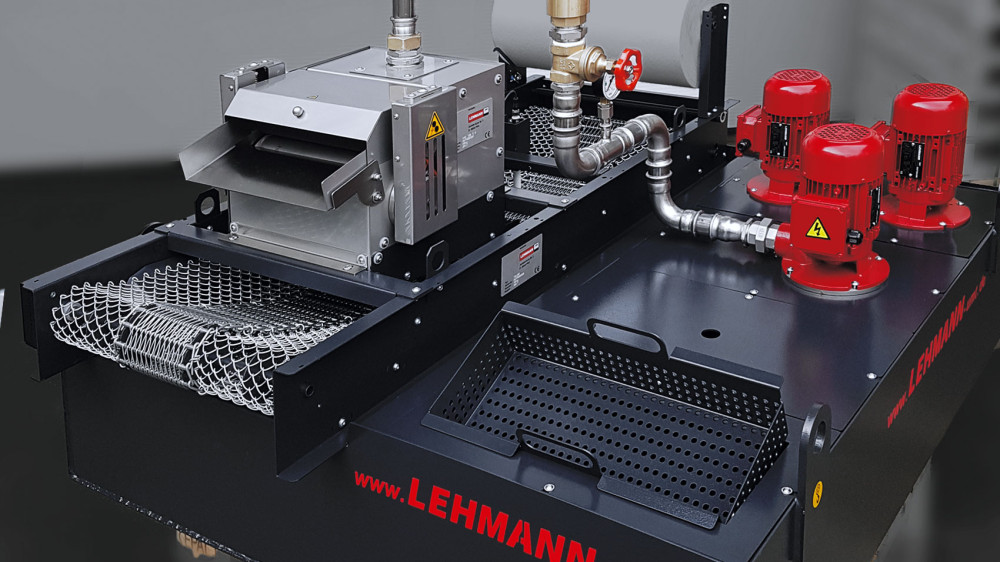

Tiefbettfilter – Größte Energieeffizienz bei geringem Investitionsbedarf

Der Tiefbettfilter ermöglicht eine äußerst energieeffiziente und zuverlässige Filtration, selbst bei geringen Schmutzmengen. Dieses System gewährleistet Produktionssicherheit und maximale Maschinenverfügbarkeit, ist Industrie 4.0-fähig und zeichnet sich durch lange Standzeiten sowie niedrige Folge- und Betriebskosten aus. Der Tiefbettfilter bietet Ihnen hohe Flexibilität und ist in einer Vielzahl von Anwendungsbereichen einsetzbar. Mit seinen geringen Investitionskosten sichert das System ein optimales Preis-Leistungs-Verhältnis.

  • lehmann umt filtertechnik tiefbettfilter 1

    Der Tiefbettfilter arbeitet mit einer flachen Transportkette, welche in der Mitte eine Mulde bildet. Auf dieser Kette befindet sich das Filterpapier/Filtervlies. Das verschmutzte Medium läuft auf das Filtervlies und verteilt sich in der Filtermulde. Die Partikel werden in der Kuhle zurückgehalten, sodass die saubere Flüssigkeit zurück in das System läuft. Durch die tiefe Mulde wird das Filtervlies besonders effizient ausgenutzt. Zudem verfügt der Tiefbettfilter über einen automatischen Vliesvorschub. Das System zeichnet sich durch lange Wartungsintervalle aus und ist äußerst servicefreundlich aufgebaut.

  • lehmann umt filtertechnik tiefbettfilter 3

    Die extrem flache Bauweise des Tiefbettfilters ermöglicht eine problemlose Aufnahme der verschmutzten Flüssigkeit von der Bearbeitungsmaschine, selbst bei geringen Auslaufhöhen (typischerweise nur 300 bis 400 Millimeter). Dabei sind keine Hebepumpen erforderlich, wodurch das System äußerst energieeffizient arbeitet.

Eigenschaften

Das Filtersystem ist mit einer flachen Transportkette ausgestattet, die in der Mitte eine Mulde bildet, auf der das Filterpapier aufliegt. Die Flüssigkeit läuft auf das Filtervlies und verteilt sich in der Mulde. Die Partikel werden in der Mulde zurückgehalten, sodass die saubere Flüssigkeit zurück ins System läuft. Durch die tiefe Mulde wird das Filtervlies besonders effizient ausgenutzt. Der Filter verfügt über einen automatischen Vliesvorschub. Mithilfe eines Sensors erkennt die Anlage, wenn der Flüssigkeitsstand in der Filtermulde einen bestimmten Pegel erreicht und ein neues Filtervlies zugeführt werden muss.

lehmann umt filtertechnik tiefbettfilter 2

Bei Wartungsbedarf wird frühzeitig ein Signal gesendet, wodurch das Bedienpersonal in der Lage ist, das Vlies zu wechseln, ohne den Filtrationsprozess zu unterbrechen. Das System ist überaus wartungsfreundlich, erfordert selten manuelle Reinigung und trägt zum Automatikbetrieb des Filters bei. Dieses garantiert eine hohe Prozesssicherheit.

Besonders bemerkenswert ist die Sensorik, die in das System integriert ist, darunter ein robustes Füllstandssensorsystem, welches äußerst widerstandsfähig gegen Verschleiß, Verschmutzung und Anhaftung ist. Die Anlage eignet sich insbesondere für den Einsatz in der Industrie 4.0.
Die Wahl des geeigneten Filtervlies bestimmt die Filterfeinheit und wird exakt auf das zu filternde Fluid und Material abgestimmt – so wird höchste Flexibilität gewährleistet.

Option: WHG-Wanne
Bei Bedarf wird der Tiefbettfilter mit einer zusätzlichen Schutzwanne ausgerüstet, sodass die Anlage nach Wasserhaushaltsgesetz betrieben wird.

Technische Details:

  • Filterleistung: 20–100 l/min max.
  • Filterfeinheit: 30–200 µm
  • Pumpen: Hochdruckpumpen, Spülpumpen, Versorgungspumpen
  • Kühler: jeder Art
  • Anlagenbeschreibung

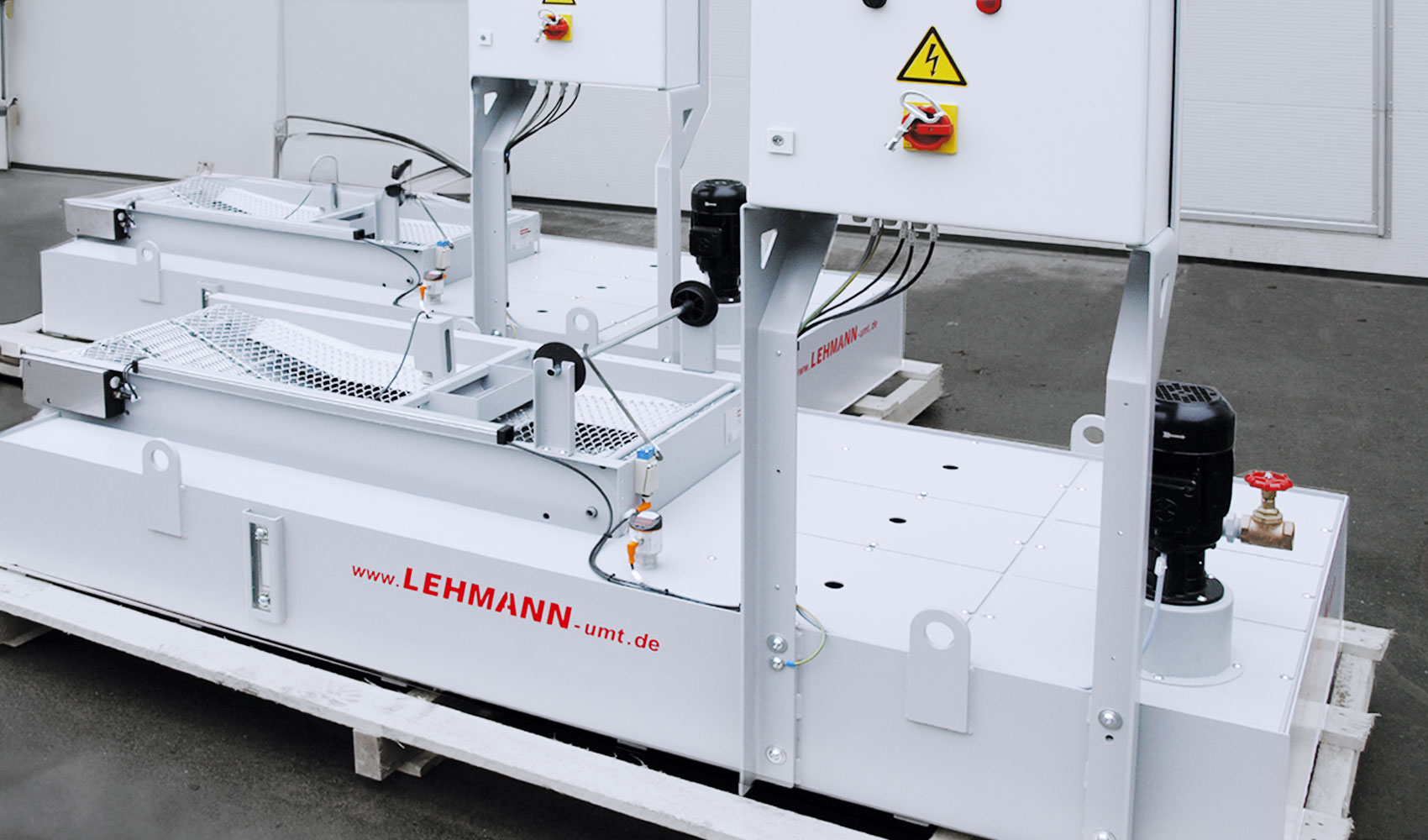

    Die Tiefbettfilter-Komplettanlage verfügt über einen sehr flachen Tank, wodurch gewährleistet wird, dass der freie Zulauf von der Bearbeitungsmaschine möglich ist. Der Tank ist mit einer Füllstandsensorik ausgestattet, welche die Schaltung der Pumpen der Bearbeitungsmaschine überwacht, regelt und den Füllstand des Tanks optisch anzeigt. Die Bauform des Tanks und der Wasserlauf sind so gestaltet, dass auftretendes Tropf- oder Schmutzwasser, automatisch in den Tank geleitet wird.

    Das Tanksystem ist so gestaltet, dass der stabile, massive Tankrand genutzt wird, um verschiedene An- und Aufbauteile wie Kühl- und Abluftsysteme sowie Ventilblöcke individuell anzubringen. Das System verfügt über eine optisch von außen sichtbare Füllstandsüberwachung, welche zudem im Füllstandsensor integriert ist. Dadurch wird leicht erkennbar, wann die Anlage zu wenig Fluid enthält und nachgefüllt werden muss.

    Zusätzlich verfügt die Anlage über eine elektrische Verknüpfung, durch die die Bearbeitungsmaschine Kühlmittel anfordert. Die Pumpe geht nur dann in Betrieb, wenn es für den Prozess notwendig ist.

    Die Anlage wird auf die Anforderungen des Anwenders ausgerüstet. Das System ist entweder elektrotechnisch in der einfacheren Grundvariante oder mit verschiedenen elektrischen Komponenten ausgestattet. Hierzu zählen beispielsweise Harding-Anschlüsse und verschiedene Überwachungssysteme, um zu gewährleisten, dass die Filteranlage intelligent mit der Bearbeitungsmaschine kommuniziert.

Vorteile

  • Hohe Prozesssicherheit und beste Maschinenverfügbarkeit

    Der Tiefbettfilter überzeugt mit langen Wartungsintervallen und geringem Verschleiß, somit werden Ausfall- und Stillstandzeiten reduziert und die Maschinenverfügbarkeit maximiert. Sie profitieren von maximaler Sicherheit, planbaren Wartungsintervallen und höchster Maschinenverfügbarkeit. Mit unserem Tiefbettfilter senken Sie Ihre Kosten.

  • Lange Lebensdauer/Standzeiten

    Der Tiefbettfilter ist aus hochwertigen, robusten Materialien gefertigt und zeichnet sich so durch außerordentliche Langlebigkeit und hohe Standzeiten aus. Durch seine langen Standzeiten ist es ein besonders nachhaltiges System, mit positiver Ökobilanz. Das System ist durch kurze Amortisationszeit gekennzeichnet, da die Anlage über einen langen Zeitraum zuverlässig arbeitet.

  • Geringe Investitionskosten bei maximaler Effizienz

    Das System ist günstig in der Anschaffung, weist geringe Folge- und Verschleißkosten auf und gewährleistet maximale Prozesssicherheit. Sie profitieren vom unschlagbaren Preis-Leistungs-Verhältnis der Anlage.

  • Lange Wartungsintervalle

    Bei der Konstruktion der Anlagen lassen wir unser Know-how und jahrelange Fachexpertise einfließen, sodass der Verschleiß am System minimiert ist und lange Wartungsintervalle und Standzeiten erreicht werden. Der kontinuierliche Betrieb des Filters gewährleistet maximale Produktivität und zugleich reduzieren Sie Ihre Personalkosten.

  • Effiziente Wartung und geringer Verschleiß

    Dank der intelligenten Konstruktion und der Verwendung robuster, hochwertiger und langlebiger Materialien profitieren Sie vom reduzierten Wartungsaufwand des Systems, so reduzieren Sie Betriebs- und Folgekosten. Die längeren Wartungsintervalle sorgen zudem für die Einsparung von Personalkosten. So steigern Sie die Gesamteffizienz Ihrer Produktion, da sich Ihre Mitarbeiter auf andere wichtige Aufgaben konzentrieren können.

  • Nachhaltigkeit und Energieeffizienz

    Der Tiefbettfilter nutzt den hydrostatischen Wasserdruck. Dies macht das System besonders sparsam und energieeffizient, da kaum noch Hilfsenergie zugeführt werden muss. Gleichzeitig ist er durch seine lange Standzeit ein besonders nachhaltiges System mit einer positiven Ökobilanz.

  • Automatischer Vlies-Vorschub und intelligente Sensorsteuerung

    Maximale Kontrolle und Sicherheit dank des automatischen Vlies-Vorschubs, dieser reduziert den manuellen Aufwand enorm und trägt zur Senkung Ihrer Personalkosten bei.

  • Wenig manuelles Eingreifen notwendig

    Sie reduzieren Ihre Personalkosten, denn das System benötigt wenig manuellen Eingriff.

  • Individuelle Anpassung auf Kundenerfordernisse

    Der Tiefbettfilter bietet hohe Flexibilität und wird durch die Wahl des geeigneten Filtervlies individuell an Ihre Anforderungen angepasst.

  • Passgenaue Filtration

    Der Tiefbettfilter wird kundenspezifisch ausgerüstet und an Ihre Bedürfnisse und Anforderungen angepasst. Durch die Wahl geeigneter Kühlsysteme, Pumpen und Filtervliese wird ein ganzheitlich reibungsloser und effektiver Prozess gewährleistet.

Anwendungsbereiche

  • Material: nichts ausgeschlossen, aber bei bestimmten Anwendungen ist der Vliesverbrauch höher, nicht für Glas und Keramikbearbeitung
  • Verfahren: einfache Schleifanwendungen, Drehen, Fräsen, Bohren, Verfahren mit kleiner Schmutzlast
  • Fluid: Öl, Emulsion, wässrige Lösungen
